Želim podatke o:
- stopniščnih pohodnih rešetkah
Pohodne rešetke so atestrirane v
Tehnološkem razvojnem centru Maribor v sodelovanju s Tüv (6210-DT/ST-10 in DIN
24537)
Nosilno in vezno rebro je izdelano
iz tračnega jekla Č0360 ali DIN ST 37-2.
Rešetke so vroče cinkane.
|
TABELA NOSILNOSTI IN TEŽ POHODNIH REŠETK (30 X 30) ; 2mm |
|||||||||||
|
Tek. št. |
Tip Nosilno/vezno rebro |
Deb. okv. |
Teža (kg/m3) |
Nosilnost in poves |
Razponi v mm |
||||||
|
600 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
|||||
|
1 |
R20/202 20X2/20X2 |
4 |
23,4 |
F(KN) |
0,76 |
0,57 |
0,46 |
0,38 |
0,30 |
0,25 |
0,23 |
|
w(mm) |
2,54 |
4,51 |
7,05 |
10,16 |
15,87 |
22,86 |
28,22 |
||||
|
q(KN/m2) |
6,32 |
3,56 |
2,28 |
1,58 |
1,01 |
0,70 |
0,57 |
||||
|
wg(mm) |
3,17 |
5,64 |
8,82 |
12,70 |
19,84 |
28,57 |
35,27 |
||||
|
2 |
R25/202 25X2/20X2 |
4 |
26,8 |
F(KN) |
1,52 |
1,14 |
0,91 |
0,76 |
0,61 |
0,51 |
0,46 |
|
w(mm) |
1,79 |
3,19 |
4,98 |
7,17 |
11,20 |
16,13 |
19,92 |
||||
|
q(KN/m2) |
12,69 |
7,14 |
4,57 |
3,17 |
2,03 |
1,41 |
1,14 |
||||
|
wg(mm) |
2,24 |
3,98 |
6,22 |
8,96 |
14,01 |
20,17 |
24,90 |
||||
|
3 |
R30/202 30X2/20X2 |
4 |
30,1 |
F(KN) |
2,55 |
1,91 |
1,53 |
1,27 |
1,02 |
0,85 |
0,76 |
|
w(mm) |
1,39 |
2,46 |
3,85 |
5,54 |
8,66 |
12,47 |
15,39 |
||||
|
q(KN/m2) |
21,25 |
11,95 |
7,65 |
5,31 |
3,40 |
2,36 |
1,91 |
||||
|
wg(mm) |
1,73 |
3,08 |
4,81 |
6,93 |
10,82 |
15,58 |
19,24 |
||||
|
4 |
R40/202 40X2/20X2 |
4 |
36,7 |
F(KN) |
5,39 |
4,05 |
3,24 |
2,70 |
2,16 |
1,80 |
1,62 |
|
w(mm) |
0,95 |
1,69 |
2,65 |
3,81 |
5,95 |
8,57 |
10,58 |
||||
|
q(KN/m2) |
44,95 |
25,28 |
16,18 |
11,24 |
7,19 |
4,99 |
4,05 |
||||
|
wg(mm) |
1,19 |
2,12 |
3,31 |
4,76 |
7,44 |
10,71 |
13,23 |
||||
|
TABELA NOSILNOSTI IN TEŽ POHODNIH REŠETK (30 X 30) ; 3mm |
|||||||||||
|
Tek. št. |
Tip Nosilno/vezno rebro |
Deb. okv. |
Teža (kg/m3) |
Nosilnost in poves |
Razponi v mm |
||||||
|
600 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
|||||
|
1 |
R20/203 20X3/20X3 |
4 |
33,5 |
F(KN) |
1,14 |
0,85 |
0,68 |
0,57 |
0,46 |
0,38 |
0,34 |
|
w(mm) |
2,54 |
4,51 |
7,05 |
10,16 |
15,87 |
22,86 |
28,22 |
||||
|
q(KN/m2) |
9,48 |
5,33 |
3,41 |
2,37 |
1,52 |
1,05 |
0,85 |
||||
|
wg(mm) |
3,17 |
5,64 |
8,82 |
12,70 |
19,84 |
28,57 |
35,27 |
||||
|
2 |
R25/203 25X3/20X3 |
4 |
38,1 |
F(KN) |
2,28 |
1,71 |
1,37 |
1,14 |
0,91 |
0,76 |
0,69 |
|
w(mm) |
1,79 |
3,19 |
4,98 |
7,17 |
11,20 |
16,13 |
19,92 |
||||
|
q(KN/m2) |
19,03 |
10,70 |
6,85 |
4,76 |
3,04 |
2,11 |
1,71 |
||||
|
wg(mm) |
2,24 |
3,98 |
6,22 |
8,96 |
14,01 |
20,17 |
24,90 |
||||
|
3 |
R30/203 30X3/20X3 |
4 |
42,7 |
F(KN) |
3,82 |
2,87 |
2,29 |
1,91 |
1,53 |
1,27 |
1,15 |
|
w(mm) |
1,39 |
2,46 |
3,85 |
5,54 |
8,66 |
12,47 |
15,39 |
||||
|
q(KN/m2) |
31,87 |
17,93 |
11,47 |
7,97 |
5,10 |
3,54 |
2,87 |
||||
|
wg(mm) |
1,73 |
3,08 |
4,81 |
6,93 |
10,82 |
15,58 |
19,24 |
||||
|
4 |
R40/203 40X3/20X3 |
4 |
51,9 |
F(KN) |
8,09 |
6,07 |
4,85 |
4,05 |
3,24 |
2,70 |
2,43 |
|
w(mm) |
0,95 |
1,69 |
2,65 |
3,81 |
5,95 |
8,57 |
10,58 |
||||
|
q(KN/m2) |
67,42 |
37,93 |
24,27 |
16,86 |
10,79 |
7,49 |
6,07 |
||||
|
wg(mm) |
1,19 |
2,12 |
3,31 |
4,76 |
7,44 |
10,71 |
13,23 |
||||
Delitev med rebri je 30 X 30 mm,
višina reber je 25 X 2 mm, 30 X 2 mm in 40 X 2 mm. Okvir za garažne rešetke je
izdelan iz kotnega profila 28/20 mm, 33/25 mm in 45/37 mm. Na okvirju so sidra
za vgradnjo. Rešetke in okvir so vroče pocinkani.
|
GARAŽNE POHODNE REŠETKE |
||
|
Naročniška št. |
Dimenzija rešetke |
Višina |
|
RG 1 |
990 X 190 |
25 |
|
RG 2 |
1240 X 190 |
25 |
|
RG 3 |
990 X 240 |
30 |
|
RG 4 |
1240 X 240 |
30 |
|
RG 5 |
290 X 290 |
30 |
|
RG 6 |
390 X 390 |
30 |
|
RG 7 |
490 X 490 |
30 |
|
RG 8 |
590 X 590 |
40 |
|
OKVIR GARAŽNE POHODNE REŠETKE |
|
|
Naročniška št. |
Dimenzije rešetke |
|
OG 1 |
1000 X 200 |
|
OG 2 |
1250 X 200 |
|
OG 3 |
1000 X 250 |
|
OG 4 |
1250 X 250 |
|
OG 5 |
300 X 300 |
|
OG 6 |
400 X 400 |
|
OG 7 |
500 X 500 |
|
OG 8 |
600 X 600 (za večje obremenitve) |
- STOPNIŠČNE POHODNE REŠETKE
PO DIN 24531
Delitev med rebri je 30 X 30 mm,
višina reber je 25 X 2 mm, 30 X 3 mm in 40 X 2 mm. Rešetke so vroče pocinkane.
|
STOPNIŠČNE REŠETKE |
|||
|
Naročniška št. |
Dimenzija rešetke |
Višina |
|
|
RS 1 RS 2 RS 3 |
600 |
240 260 295 |
30 30 30 |
|
RS 4 RS 5 RS 6 |
800 |
240 260 295 |
30 30 30 |
|
RS 7 RS 8 RS 9 |
1000 |
240 260 295 |
30 30 30 |
|
RS 10 RS 11 RS 12 |
1200 |
240 260 295 |
40 40 40 |
|

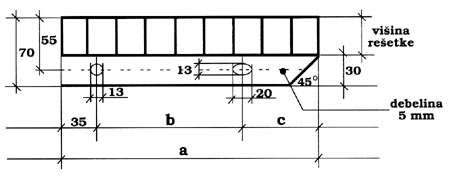

a |
b |
c |
|
240 |
120 |
85 |
|
260 |
150 |
75 |
|
295 |
180 |
80 |
Različne kovinske konstrukcije, ki
služijo kot po meri dimenzionirana regalna skladišča, posebej primerna za
protipožarna skladišča.
|

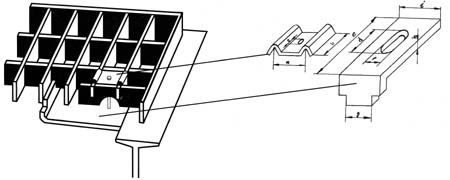

VEZNI ELEMENTI |
|||||||||
|
delitev t |
a |
b |
c |
d |
e |
f |
g |
h |
i |
|
22X22 |
22 |
18,5 |
8 |
47 |
90 |
8 |
17 |
6 |
30 |
|
30X30 |
30 |
24,5 |
8,5 |
47 |
90 |
8,5 |
24 |
6 |
40 |
